Pri vibračnom testovaní totiž nejde len o samotný „budič“. Skutočná kvalita sa skrýva v celom testovacom reťazci. A práve tu vznikol systém bez kompromisov — starostlivo poskladaný z technológií najvyššej úrovne:
švajčiarska presnosť v generovaní vibrácií od Acutronic, americká excelencia v riadení vibrácií od Vibration Research, nemecká precíznosť v simulácii teplotných extrémov od Weiss Technik a presné snímanie pomocou akcelerometrov PCB Piezotronics. Keď sa tieto komponenty spoja do jedného funkčného celku, výsledkom je riešenie, ktoré prináša istotu dát, opakovateľnosť skúšok a spoľahlivosť celého testovacieho procesu.
Pozrime sa bližšie na technické vlastnosti, vďaka ktorým je táto inštalácia skutočne výnimočná.

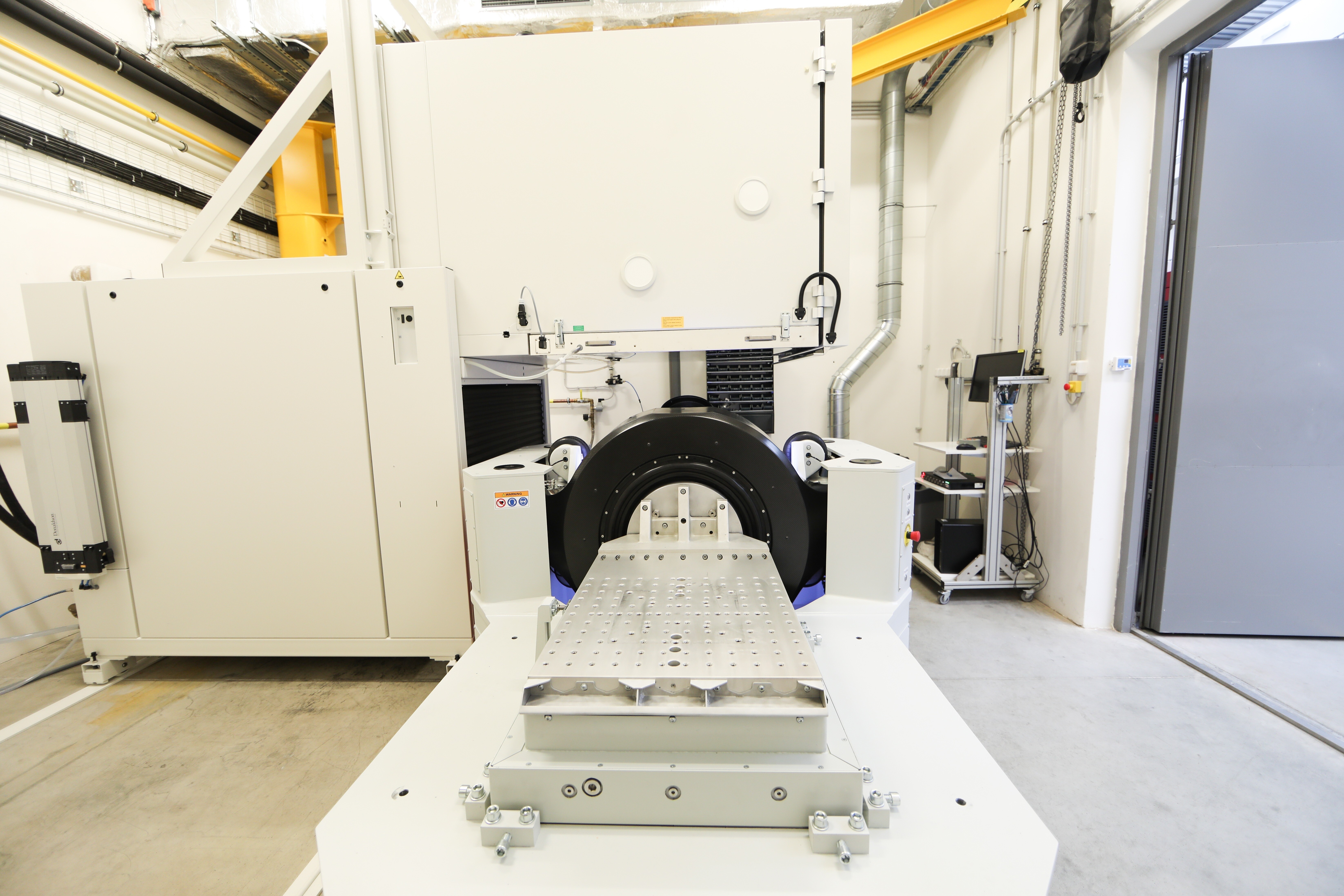

Shaker X-Wings® dokáže generovať silu 60 kN pre sínusové aj náhodné vibrácie a až 180 kN pri rázových skúškach. Systém ponúka zdvih 3” (76 mm) a vďaka robustnému hornému aj dolnému vedeniu umožňuje testovanie zariadení s hmotnosťou až do 600 kg, a to aj pri náročných nízkofrekvenčných skúškach. Mimoriadne pôsobivý je aj jeho výkon v priečnom smere — parameter, ktorý najlepšie vynikne pri reálnej ukážke v prevádzke.
Plne automatická kompenzácia zaťaženia a centrovanie nulovej polohy zabezpečujú, že testovaný objekt je vždy presne a správne nastavený ešte pred začiatkom samotného testu. Aj to je súčasť kvality, ktorá sa v praxi počíta.
Motoricky ovládaný otočný mechanizmus umožňuje jednoduchý prechod z vertikálnej do horizontálnej polohy. Integrované vedenie kabeláže priamo v konštrukcii zároveň zabezpečuje plynulú zmenu konfigurácie bez komplikácií s orientáciou káblov. Výsledkom je čistejší, prehľadnejší a efektívnejšie usporiadaný pracovný priestor.
Veľkou technologickou výhodou je aj digitálna komunikácia výkonového zosilňovača s riadiacimi jednotkami VRC, ktorá eliminuje problémy spôsobené rušením zemných slučiek. Signál tak zostáva čistý, stabilný a bez interferencií. Ide o riešenie, ktoré dnes predstavuje výnimočný štandard a výrazne zvyšuje kvalitu merania aj samotného testovania.
Súčasťou systému je aj HUMS (Health Usage Monitoring System), ktorý v reálnom čase analyzuje prevádzkové dáta a predikuje technický stav zariadenia. V praxi to znamená vyššiu prevádzkovú spoľahlivosť, lepšie plánovanie servisu a minimalizáciu neplánovaných odstávok.
Dôležitou súčasťou riešenia je tiež iPMS (Intelligent Power Management System), ktorý optimalizuje spotrebu energie a riadi otáčky ventilátorov podľa aktuálnej potreby. V čase rastúcich cien energií ide o kľúčový prvok, ktorý prináša vyššiu efektivitu prevádzky a lepšiu energetickú hospodárnosť.
Ako už bolo spomenuté, systém dopĺňa vibračná klimatická komora Weiss Technik ShakeEvent C/1700/70/10. Testovací priestor s objemom 1700 litrov umožňuje pracovať v teplotnom rozsahu od –70 °C do +180 °C pri rýchlosti zmeny teploty 10 K/min. To vytvára ideálne podmienky na intenzívne kombinované zaťažovanie testovaných objektov počas vibračných skúšok.
Dvojstupňová chladiaca jednotka zabezpečuje vysoký výkon v celom teplotnom rozsahu pri súčasnej optimalizácii spotreby energie. Komora je zároveň vybavená reguláciou vlhkosti, vďaka čomu dokáže simulovať prostredie od extrémne suchých podmienok až po tropickú klímu.
Vďaka digitálnym komunikačným kanálom komunikuje komora priamo s riadiacim systémom VRC, čo umožňuje automatické zastavenie testu v prípade poruchy. Tento prvok významne zvyšuje bezpečnosť skúšok aj ochranu testovaného zariadenia.
Komora ponúka dve pracovné úrovne, ktoré umožňujú testovanie vo vertikálnej aj horizontálnej konfigurácii. Pohyb komory je riešený po koľajniciach zľava doprava a späť, pričom nastavenie výšky je elektricky ovládané. Celé pracovisko je navrhnuté s dôrazom na flexibilitu, ergonómiu a komfort obsluhy.
Vďaka osvedčenému softvéru SIMPATI je možné zariadenie ovládať aj na diaľku. Programovanie testov a analýza dát sú tak výrazne jednoduchšie a efektívnejšie, čo každodenne uľahčuje prácu v skúšobnom laboratóriu.
Srdcom celého vibračného systému je bezpochyby 16-kanálová riadiaca jednotka Vibration Research VR10500. Jej modulárna a rozšíriteľná architektúra umožňuje konfiguráciu až do 512 kanálov s maximálnou vzorkovacou frekvenciou až 256 kHz. Riadiaca jednotka je vybavená digitálnym výstupom TruDAC a v kombinácii so zosilňovačom Acutronic umožňuje plne digitálnu komunikáciu.
Intuitívny softvér VibrationVIEW spolu s odbornou technickou podporou našich špecialistov umožňuje rýchlu, presnú a efektívnu prípravu aj tých najnáročnejších testovacích profilov. Práve v spojení špičkovej hardvérovej a softvérovej výbavy vzniká testovací reťazec, ktorý je pevný v každom jednom článku.
Máme kompletne poskladaný „best of“ reťazec — bez kompromisov a bez slabých miest. A práve to robí túto inštaláciu výnimočnou.
Toto je riešenie, ktoré je potrebné vidieť v reálnej prevádzke, aby bolo možné naplno oceniť jeho technologickú vyspelosť, výkon a prínos pre moderné skúšobné prostredie 21. storočia.
Pre viac informácií nás neváhajte kontaktovať.
