Základné informácie

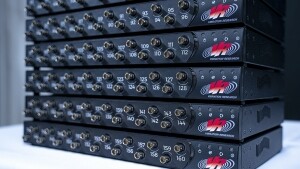

Riadiaca jednotka VR10500 je vysoko výkonná možnosť pre pokročilé testovanie vibrácií. VR10500 bol navrhnutý na koordináciu so systémami s vysokým počtom kanálov a viacerými shakerami. Ide o pokročilý hardvérový systém pre komplexné aplikácie.
Ako ovládač vibrácií a analyzátor dynamického signálu možno VR10500 použiť s našimi softvérovými balíkmi VibrationVIEW a ObserVIEW.
Primárne aplikácie VR10500 zahŕňajú:
- 16 kanálový systém
- Až 512 vstupných kanálov
- Viacnásobné šejkrové systémy
- Až 6 výstupov (4 analógové a 2 digitálne)
- Kombinácia ovládača a analyzátora
- Pokročilé konfigurácie ovládačov
Pre viaceré vibračné systémy má jeden kontrolér VR10500 potenciál až pre 6 riadiacich výstupov: 4 analógové riadiace výstupy a 2 digitálne riadiace výstupy. Rovnako ako v prípade VR9500 môžu používatelia poháňať dve vibračné zariadenia vo fáze, viac budičov s nezávislými výstupnými slučkami (bez riadenia fázy) a trojosové systémy bez krížovej väzby alebo korelácie. S VR10500 sú výstupy generované z rovnakého hardvéru, ktorý poskytuje väčší výkon a kontrolu. Poskytuje tiež príležitosť na ďalší vývoj softvéru a implementáciu dodatočných metód riadenia pre riadenie viacerých budičov či viacosé riadenie.
Digitálny riadiaci výstup VR10500 je jedinečný pre akýkoľvek kontrolér. Výstup má dva digitálne 24-bitové kanály a možno ho použiť na pohon šejkra. Bude schopný odstrániť analógové spojenie medzi budičom a zosilňovačom, aby sa minimalizovali účinky okolitého hluku zachyteného medzi kontrolérom a zosilňovačom. Žiadna iná riadiaca jednotka na trhu túto schopnosť nemá.
Digitálny riadiaci výstup tiež zlepší bezpečnosť pripojenia. Ak sa počas testu preruší alebo poškodí analógové spojenie medzi riadiacou jednotkou a zosilňovačom, môže to spôsobiť výrazný prechodný impulz, ktorý by mohol poškodiť budič. Digitálne spojenie sa jednoducho preruší a potom sa vypne.
Tento výstup tiež preruší uzemňovaciu cestu medzi riadiacou jednotkou a hlučnejšími zosilňovačmi/vibračnými systémami, aby sa eliminovala jedna z potenciálnych zemných slučiek v systémoch na testovanie vibrácií.
