Podpora VR9700

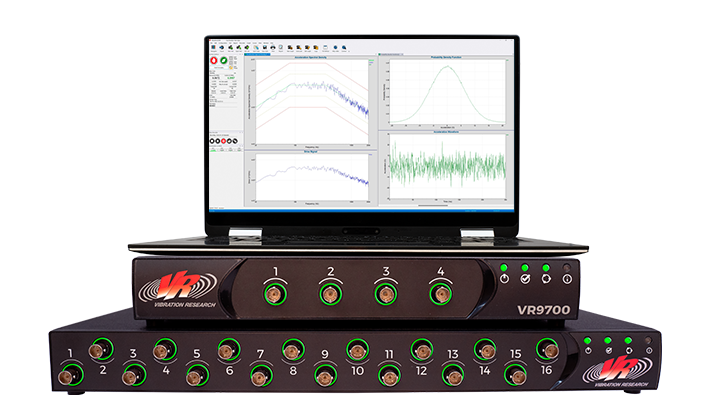

VibrationVIEW 2025 podporuje novú generáciu hardvéru spoločnosti Vibration Research: VR9700. Kontrolér VR9700 je kompaktné a výkonné zariadenie, ktoré spĺňa mnohé potreby riadenia, vrátane nastavení s nízkym až stredným počtom kanálov, jednoosového riadenia a náročného spracovania údajov. Má aktualizovanú architektúru podobnú VR10500 a zvýšený výpočtový výkon, čo umožňuje VR v budúcnosti implementovať pokročilejšie softvérové funkcie.
Hlavné aktualizácie
Definovanie tabuľky notch kanála a tabuľky abort
V Sine a Random môžu používatelia teraz definovať tabuľku notch aj tabuľku abort pre jednotlivý kanál. Táto zmena sa prejaví v nových záložkách notch kanála a abort v nastaveniach sínusového a náhodného testu.
Špecifikácie skúšok v priemyselných odvetviach, ako je letecký priemysel, môžu definovať tabuľku notch a abort vstupov. Táto možnosť tiež poskytuje používateľom väčšiu flexibilitu pri definovaní testovacích limitov.
Aplikácie
- Definujte prerušenie kanála na notch kanáli ako pevné dB nad požiadavkou; Ak notch nie je úspešný, test sa preruší
- Definujte prerušenie kanála na notch kanáli ako tabuľku bodov prerušenia; Ak notch nie je úspešný, test sa preruší
- Zadajte počet riadkov, ktoré musia byť nad prerušením kanála, aby sa test prerušil
- Špecifikujte čiary, ktoré musia byť nad prerušením kanála, aby sa skúška prerušila, ako percentuálny podiel definovanej stopy prerušenia
- Pri prerušení kanála použite rovnaké nastavenie riadkov ako pri iných obmedzeniach
- Zobrazenie limitov na karte prerušenia kanála pri použití rovnakých limitov pre prerušenie kanála ako normálne limity
Určenie maximálnych notch abort hodnôt bez ohľadu na limity profilu
Rozbaľovací zoznam Maximálny počet notch abort hodnôt na karte Abort kanála.
V predchádzajúcich verziách náhodného režimu mohli používatelia nastaviť limity prerušenia pomocou limitov profilu alebo notch na jednotlivom kanáli. Vo verzii 2025 môžu používatelia určiť maximálne odľahlé hodnoty prerušenia notch nezávisle od maximálnych odľahlých hodnôt limitov profilu. Na novej karte Prerušenie kanála obsahuje verzia 2025 možnosť definovať konkrétny počet alebo percento riadkov pre prerušenie kanála, čím sa zabezpečí, že test bude primerane prerušený.
Používateľ môže chcieť definovať prerušenie kanála v úzkom pásme, a nie v celej šírke pásma testu. Napríklad vo verzii 2025 mohli nastaviť jeden limit prerušenia na tabuľke notch s maximálnou 10 % odľahlou hodnotou pre sledovanie dopytu.
Táto funkcia môže byť užitočná, keď:
- Používateľ očakáva, že percento/riadky prerušenia sa budú vzťahovať na rozsahy tabuľky prerušenia a nie na celú šírku pásma testu
- Používateľ chce vidieť hodnotu príslušného globálneho limitu na karte prerušenia kanála
Parametre sínusovej zostavy pre tabuľky zárezov
Používatelia môžu priradiť notch profily jednotlivým kanálom v režimoch sínusového a náhodného testu. Horné limity "notchujú" výstupnú amplitúdu pohonu na špecifikovanú maximálnu hodnotu a dolné limity "zvyšujú" výkon pohonu, ak klesne pod špecifikovanú minimálnu hodnotu. Zárezové profily je možné zobraziť na grafoch zrýchlenia/rýchlosti/posunu vs. frekvencie.
Do verzie 2025 boli pridané nové parametre zostavy, takže používatelia môžu jednoducho hlásiť konfigurácie notch Sine.
Rázové testovanie
Zobrazenie začiatku a konca výpočtu Te/TE na grafe SRS
Te a TE sú parametre definované MIL-STD-810 pre testy spektra odozvy na rázy (SRS). Nový príkaz anotovať Te/TE pridá do vybraného grafu začiatočný a koncový rozsah výpočtu Te/TE pre všetky vstupné kanály (a požiadavku).
Aplikácie
- Zobrazenie hodnôt Te/TE SRS v grafe zostavy
- Zobrazenie zdroja hodnôt Te/TE na jednoduchšiu interpretáciu údajov
- Nastavenie predvolenej farby pozadia pre anotácie rozdielového kurzora
Ak chcete pridať/upraviť/odstrániť anotáciu Te/TE, prejdite na kartu Plán v dialógovom okne Nastavenia testu a ukaž do pravého horného rohu. Rozbaľovací zoznam Možnosti obsahuje možnosti zobrazenia.
MIL-STD-810H 516.8 Testovacie profily
MIL-STD-810H 516.8 testovacie profily v navigátore VibrationVIEW.
Testovacie profily spojené s MIL-STD-810H 516.8: Test nebezpečenstva nárazu pri náraze pre profily letového vybavenia boli pridané do knižnice vo verzii 2025. Ide o testy spektra nárazovej odozvy (SRS) pre letové a pozemné vybavenie.
Plán testovania v prechodnom zachytávaní
Do testovacieho režimu Transient Capture vo verzii 2025 bola pridaná karta Plán, ktorá umožňuje lepšie sekvenovanie udalostí. V tomto testovacom režime a ďalších môžu používatelia postupne postupovať akcie, ktoré sa majú vyskytnúť na začiatku/konci testu, medzi úrovňami, po prerušení atď. Okrem toho môžu používať funkcie formulárov, správ a vykonávania z iných typov testov.
Mnohé testy zachytávania prechodových žiar sú jednotlivé rázové impulzy, takže naplánované akcie sa pravdepodobne vyskytnú pred alebo po spustení impulzu riadiacim systémom. Možnosti plánu prechodného snímania zahŕňajú:
Zadajte formulár
Príklad použitia: Formulár sa zobrazí po tom, ako systém spustí prechodný impulz, ale predtým, ako program vygeneruje správu, aby používateľ mohol do zostavy pridať ďalšie informácie.
Zobraziť prehľad
Príklad použitia: Program automaticky vygeneruje správu po tom, čo systém spustí prechodový impulz, aby technik mohol skontrolovať odozvu pred opätovným spustením impulzu.
Uložiť správu do PDF
Príklad použitia: Program automaticky uloží správu ako súbor PDF a potom systém zopakuje prechodnú impulznú udalosť.
Aktualizácie 3D grafov
VibrationVIEW obsahuje analyzátorový program, ktorý vytvára 3D vodopádový graf zo súborov vibračných údajov alebo živých údajov. Verzia 2025 obsahuje nové možnosti 3D grafov pre štyri testovacie režimy.
- Sínus: Vykreslenie 3D vodopádového grafu (zrýchlenie vs frekvencia vs čas) na sledovanie zmien rezonancie v priebehu času
- Náhodné: Prístup k ďalším možnostiam 3D grafov
- Šok: Vykreslenie 3D vodopádového grafu na zobrazenie šokových udalostí a spektra v priebehu času
- FDR: Vykreslenie 3D vodopádového grafu na zobrazenie meniaceho sa spektra a prenosovej funkcie v priebehu času
V Sine je najbežnejšou aplikáciou 3D grafov prekrývanie sínusových sweepov alebo grafov prenosnosti z opakujúcich sa sweepov.
V prípade Random je najbežnejšou aplikáciou vytváranie grafov pravidelne vzorkovaných rezov počas trvania testu. Tento displej pomáha používateľom vizualizovať zmeny, ktoré sa môžu vyskytnúť počas trvania testu. Zmeny rezonancie, napätia pohonu a ďalších charakteristík sú jasné, keď sa na údaje pozeráme ako na historické porovnania od začiatku do konca testu.
Ak chcete vykresliť údaje ako vodopád, kliknite pravým tlačidlom myši na sledovanie a vyberte možnosť Vytvoriť vodopádový graf.
Anotácie tabuľky sínusovej rezonancie
Vektory zostavy umožňujú používateľom vkladať tabuľky vektorových údajov do šablóny zostavy. Vektory rezonančnej tabuľky zahŕňajú frekvenciu, zrýchlenie a špičkovú hodnotu pri rezonancii.
VibrationVIEW 2025 obsahuje aj riadiace vektory zrýchlenia/rýchlosti/posunu a rezonančnej rýchlosti/posunu. Pomocou týchto nových možností môžu používatelia určiť zrýchlenie/rýchlosť/posun (AVD) pre rezonancie riadenia sínusu a odozvy bez ohľadu na riadiacu jednotku príslušného segmentu bodu zlomu.
Aplikácie
- Zobrazenie riadiacej hodnoty pre každú rezonanciu v rovnakej kategórii príslušného segmentu v tabuľke sínusových bodov zlomu
- Zadajte jednotku AVD pre rezonančné vektory riadenia alebo odozvy, ak riadiaca jednotka pre príslušný segment nie je AVD, a zobrazte záznamy v riadiacej jednotke segmentu
Tabla denníka udalostí
Denník udalostí bol pridaný ako panel ukotvenia na panel s nástrojmi. Denník je rolovateľný a triediteľný zoznam. Inžinieri môžu zobraziť denník udalostí v kontexte testovania a filtrovať a triediť udalosti, aby identifikovali tie, ktoré vás zaujímajú.
Nástroj na prevod databázy snímačov
Databáza snímačov umožňuje používateľovi ukladať informácie o svojich snímačoch na centrálne miesto, čím sa zjednodušuje konfigurácia vstupu. Možnosť Importovať importuje zoznam snímačov do aktívnej databázy, čím šetrí čas pri manuálnom zadávaní.
Vo verzii 2025 tím VibrationVIEW vytvoril program na konverziu súboru .csv na databázový súbor (.db) na import do VibrationVIEW.
Návod na prevod databázy snímačov
Zobraziť ovládacie tlačidlá v Prehliadači súborov
Ovládacie tlačidlá boli presunuté v režime Prehliadač súborov pre lepšiu používateľskú skúsenosť. Používatelia môžu vidieť posledné hodnoty ovládacích tlačidiel po otvorení dátového súboru. Môžu tiež presunúť hodnoty parametrov ovládacieho tlačidla do grafu, keď je dátový súbor otvorený bez potreby dialógového okna parametrov zostavy.
Pridané funkcie
- Podpora importných súborov ObserVIEW FDS
- Povoliť/zakázať hraničné pole v anotáciách
- Nastavenie predvolenej farby pozadia pre rozdielové anotácie kurzora
- Skopírovanie/prilepenie náhodnej tabuľky (RoR) do definície testu
- Ovládanie na jednosmerných snímačoch v náhodných snímačoch polohy alebo snímačoch MEMS
